آشنایی با واشر فنری: طراحی، انواع، کاربردها و استانداردها
1-واشر فنری چیست؟
واشر فنری یک قطعه مکانیکی است که به‌منظور ایجاد پیش‌بار ( Preload ) میان دو سطح، معمولاً در اتصالات پیچ و مهره‌ای، طراحی شده است. هدف اصلی آن جلوگیری از شل شدن اتصال در اثر ارتعاش، انبساط حرارتی یا بارهای دینامیکی است. برخلاف واشر تخت که تنها برای توزیع فشار کاربرد دارد، واشر فنری نیروی ارتجاعی ایجاد کرده و کشش را در اتصال حفظ می‌کند .
2-انواع واشر فنری :
واشرهای فنری در انواع مختلفی تولید می‌شوند که هرکدام برای شرایط خاصی مناسب‌اند :

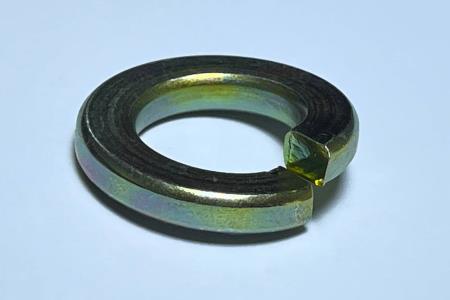

: (Split Lock Washer) الف. واشر فنری برشی
به آن واشر فنری مارپیچی نیز گفته می‌شود. دارای یک برش و به شکل مارپیچ است که هنگام بسته شدن، درون سطح پیچ و قطعه گیر می‌کند و از باز شدن آن جلوگیری می‌کند .
: (Wave Washer) ب. واشر موجی
دارای شکل موج‌دار است و در فضاهای محدود، بار محوری ملایمی ایجاد می‌کند. مناسب برای کاربردهایی است که به انعطاف‌پذیری کم و فضای محدود نیاز دارند .
: (Belleville Washer) ج. واشر بلویل
نوعی واشر دیسکی با فرم مخروطی است که می‌تواند بار زیادی با کمترین تغییر شکل را تحمل کند. با چیدمان‌های مختلف می‌توان میزان بار یا انعطاف آن را تنظیم کرد .
3-مواد رایج در تولید واشر فنری :
واشرهای فنری باید در برابر فشار مکانیکی، خوردگی و شرایط محیطی مقاوم باشند. مواد متداول شامل :
*استیل ضدزنگ(Stainless Steel) : مقاوم در برابر خوردگی، مناسب برای محیط‌های مرطوب یا شیمیایی
* فولاد کربنی (Carbon Steel) : با استحکام بالا و مقرون‌به صرفه برای کاربردهای عمومی
برنز فسفر و برلیوم مس: مناسب برای کاربردهای الکتریکی یا غیرمغناطیسی
* فولاد آلیاژی: برای مقاومت بالا در برابر خستگی و سایش
برای افزایش دوام، معمولاً از پوشش‌هایی مانند گالوانیزه، اکسید سیاه یا پسیو استفاده می‌شود .
4-کاربردها و صنایع مصرف‌کننده :
واشرهای فنری در صنایع مختلف به‌خاطر قابلیت جذب ارتعاش و حفظ تنش، کاربرد گسترده‌ای دارند :
* خودروسازی: در اتصالات موتور، گیربکس و شاسی برای جلوگیری از شل شدن در اثر لرزش
* هوافضا: در محیط‌های پرفشار که اطمینان و فضای کم اهمیت دارد
* ماشین‌آلات صنعتی: در اتصالات چرخشی برای حفظ فشار و پایداری
* الکترونیک: در اتصال بردهای الکترونیکی و جلوگیری از اتصال کوتاه
* ساختمان و راه‌آهن: برای اتصالات سازه‌ای پایدار در درازمدت
۵- مزایای استفاده از واشر فنری :
* جلوگیری از شل شدن پیچ در اثر ارتعاش یا بارهای متغیر
* حفظ تنش در اتصال در برابر تغییرات دما یا تغییر شکل
* افزایش ایمنی و اطمینان در اتصالات صنعتی
* توزیع یکنواخت بار در برخی مدل‌ها مانند واشر موجی
* طراحی فشرده و مناسب برای فضاهای محدود
6-استانداردها و ملاحظات کیفی :
برای تضمین کیفیت و سازگاری، تولید واشرهای فنری مطابق استانداردهای بین‌المللی انجام می‌شود :
- DIN 127 / DIN 6796 : رایج برای واشرهای فنری برشی و بلویل (استاندارد آلمان)
- ISO 7089 / ISO 7090 : استانداردهای ابعادی و تلرانسی
- ANSI B18.21.1 : استاندارد واشرهای قفل‌کننده در آمریکا
- IATF 1694 : الزامات سیستم مدیریت کیفیت برای تامین‌کنندگان صنعت خودروسازی
پایبندی به این استانداردها، اطمینان از عملکرد و کیفیت محصول در شرایط صنعتی را تضمین می‌کند .
جمع‌بندی :
واشر فنری، قطعه‌ای حیاتی برای ایجاد پایداری، ایمنی و ماندگاری در اتصالات مکانیکی است. از خودروسازی تا هوافضا، این نوع واشر با ایجاد تنش یکنواخت و مقاومت در برابر لرزش، نقش کلیدی در عملکرد مطمئن سیستم‌ها ایفا می‌کند. آشنایی با انواع، کاربردها و فرآیند تولید آن‌ها، به طراحان و مهندسان کمک می‌کند تا انتخاب‌های بهینه‌تری داشته باشند .
